توضیحات مهندس محسن عزیزی در مورد سلکتور گیربکس اتوماتیک چری تیگو 5 :

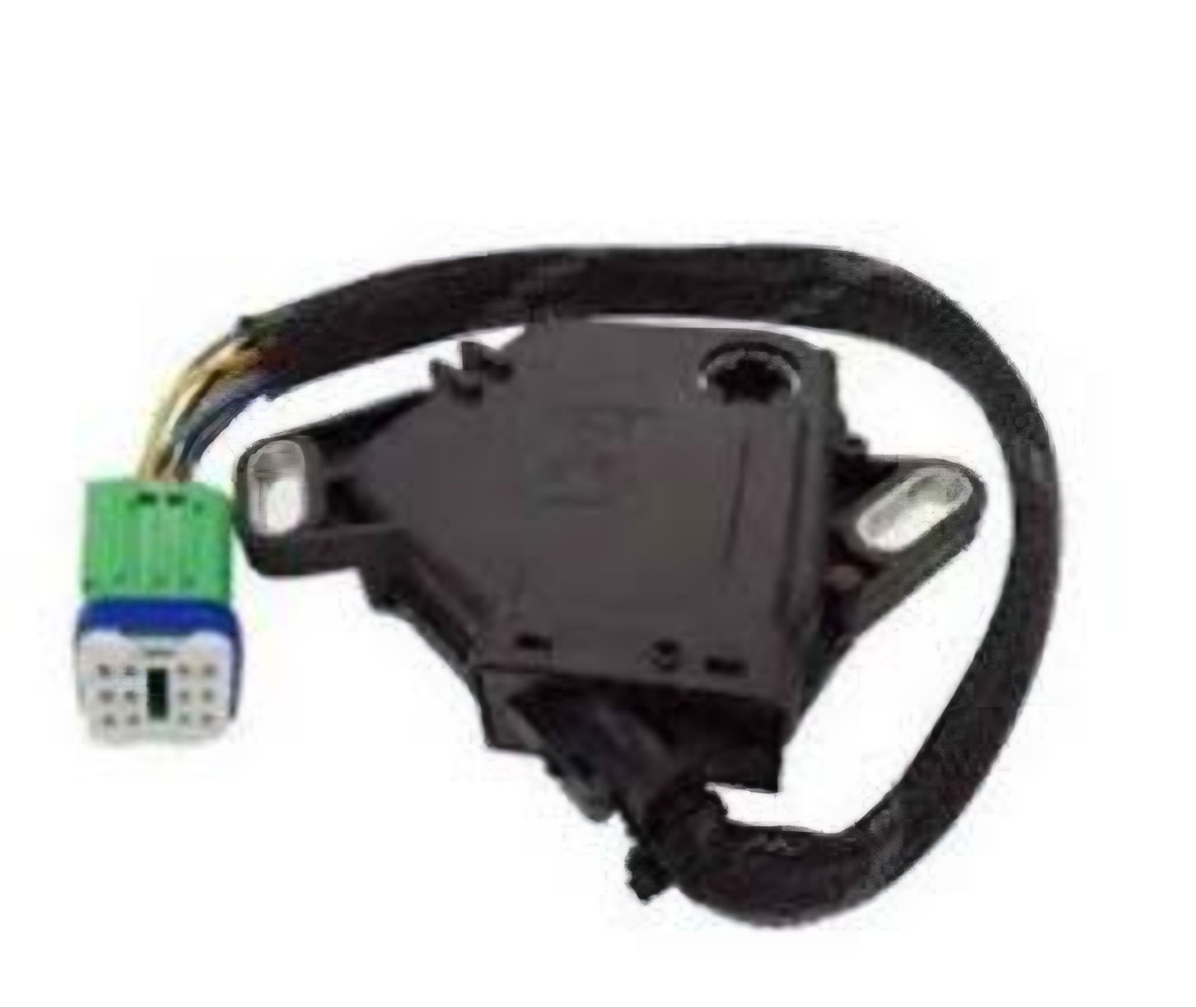

سلکتور گیربکس (Gear Range Sensor) در خودروی چری تیگو ۵ (که مجهز به گیربکس VTC از سری QR019 است)، در واقع نقش "دیپلمات" یا واسط میان اراده مکانیکی راننده و منطق دیجیتال واحد کنترل گیربکس (TCU) را ایفا میکند. این قطعه الکترومکانیکی وظیفه دارد موقعیت دقیق اهرم تعویض دنده را تشخیص داده و آن را به کدهای الکترونیکی تبدیل کند.
۱. مکانیسم عملکرد و منطق کلیدزنی (Contact Logic)
سلکتور تیگو ۵ معمولاً یک کلید چندحالته لغزشی یا چرخشی است که بر روی پوسته گیربکس و در انتهای کابل دنده نصب میشود.
تولید سیگنال: با حرکت اهرم دنده، کنتاکتهای داخلی سلکتور بر روی یک برد مسی حرکت کرده و ترکیبهای مختلفی از ولتاژ (معمولاً ۱۲ ولت یا ۵ ولت مرجع) را به TCU ارسال میکنند.
کدگذاری: برای هر وضعیت (P, R, N, D, L)، یک آرایه خاص از پینها متصل میشوند. اگر به دلیل کثیفی یا سایش، این آرایه دچار نقص شود، TCU نمیتواند موقعیت دنده را تشخیص دهد و گیربکس را به حالت ایمن (Limp Mode) میبرد.
۲. وظیفه ایمنی: سوئیچ خنثی (Neutral Safety Switch)
از نظر مهندسی ایمنی، سلکتور تیگو ۵ فقط برای نمایش دنده نیست؛ بلکه به عنوان یک "فیوز حفاظتی" برای استارت خودرو عمل میکند.
اینترلاک استارت: مدار استارت موتور تنها زمانی تکمیل میشود که سلکتور سیگنال مربوط به وضعیت P (Park) یا N (Neutral) را تایید کند. هرگونه جابجایی میلیمتری در تنظیم سلکتور یا اکسیداسیون کنتاکتها، باعث میشود که خودرو با وجود سلامت باتری و استارت، روشن نشود.
۳. مهندسی دوام و عایقبندی (Sealing & Environment)
از آنجایی که سلکتور در تیگو ۵ غالباً در محیط باز موتور و روی پوسته گیربکس قرار دارد، در معرض شدیدترین تنشهای محیطی است.
نفوذ رطوبت: آببندی این قطعه با واشرهای لاستیکی ظریف انجام شده است. در مهندسی نگهداری، شستشوی غیر اصولی موتور با فشار آب (موتورشویی) دشمن شماره یک این قطعه محسوب میشود. ورود آب باعث ایجاد "پلهای رسانای کاذب" بین کنتاکتها شده که نتیجه آن نمایش اشتباه دنده در پشت آمپر یا قفل شدن اهرم دنده است.
۴. چالش انطباق مکانیکی (Alignment Calibration)
سلکتور دارای سوراخهای لوبیایی شکل برای تنظیم دقیق است.
* تلرانس نصب: در هنگام تعمیرات، حتی یک درجه انحراف در نصب سلکتور میتواند باعث شود که مرز بین وضعیت دنده عقب (R) و خلاص (N) برای کامپیوتر خودرو نامشخص باشد. این عدم انطباق باعث میشود که چراغ دنده عقب با تاخیر روشن شود یا سنسورهای پارک به درستی فعال نشوند.
۵. تحلیل مودهای شکست (Failure Analysis)
در خودروهای تیگو ۵ که کارکرد بالایی دارند، دو نوع خرابی مهندسی در سلکتور رایج است:
سایش فیزیکی (Physical Wear): خورده شدن لایههای مسی روی برد داخلی که باعث قطع و وصل شدن سیگنال در دستاندازها میشود.
اکسیداسیون گریس (Grease Hardening): گریس رسانای داخل سلکتور با گذشت زمان و تحت تاثیر حرارت موتور، سفت شده و مانع از برقراری اتصال کامل الکتریکی میشود.
۶. ارتباط با سیستم روشنایی و ایمنی
سلکتور مستقیماً فرمان روشن شدن چراغهای دنده عقب و فعالسازی دوربین عقب را صادر میکند. از منظر مهندسی برق خودرو، این قطعه یک "هاب توزیع سیگنال" است که همزمان به سه بخش (TCU، پشت آمپر و BSI) گزارش میدهد.
نکته مهندسی: در صورت بروز مشکل در تعویض دندههای تیگو ۵، پیش از باز کردن گیربکس یا بررسی شیرهای برقی، همواره "یکپارچگی سیگنال" سلکتور باید چک شود. بسیاری از تقهزدنهای بیدلیل یا عدم حرکت خودرو، صرفاً ناشی از ارسال اطلاعات غلط از سوی این قطعه کوچک اما استراتژیک است. تمیز کردن کنتاکتها با اسپری ناهید آبی (در موارد سطحی) یا تنظیم مجدد کابل دنده، اولین قدم در حل چالشهای مربوط به سلکتور است.
