 گیربکس 3B610 (که در واقع همان گیربکس Aisin AW60-41SN یا خانواده AF17/AF13 است و در خودروهایی مثل پژو ۲۰۰۸، رنو و برخی خودروهای چینی استفاده شده) یک گیربکس ۴ یا ۶ سرعته اتوماتیک با کنترل الکترونیکی است.

عیب‌یابی و تعمیر گیربکس اتوماتیک سری 3B610 (AF17/AW60-41SN)

#### ۱. تحلیل پارامترهای هیدرولیک و فشار خط (Line Pressure Test)
اولین گام در عیب‌یابی تخصصی، چک کردن فشار خط است.
- علائم: اگر در هنگام تعویض دنده از ۱ به ۲ یا عقب (R) ضربه (Shock) احساس می‌شود، احتمالاً فشار خط بیش از حد بالاست.
- عیب‌یابی: نقص در عملکرد Linear Solenoid (EPC) یا گرفتگی مجاری بلوک هیدرولیک (Valve Body).
- تست: با استفاده از گیج فشار در پورت تست، فشار باید در حالت Idle حدود ۳.۸ تا ۴.۲ بار و در حالت Stall به حدود ۱۱ تا ۱۲ بار برسد.

#### ۲. تحلیل کدهای خطا (DTC Analysis)
در این مدل، کدهای زیر رایج هستند:
- P0730 (Incorrect Gear Ratio): نشان‌دهنده لغزش (Slippage) در باندهای ترمزی یا کلاچ‌ها.
- P0751 تا P0763: مربوط به نقص الکتریکی یا مکانیکی در سولنوئیدهای شیفت (Shift Solenoids).
- P0705: نقص در سنسور موقعیت دنده (TR Sensor) که معمولاً به دلیل نفوذ رطوبت یا جرم‌گرفتگی کنتاکت‌ها رخ می‌دهد.

#### ۳. سرویس بلوک هیدرولیک (Valve Body Overhaul)
بیش از ۷۰٪ مشکلات 3B610 مربوط به ساعت (Valve Body) است:
- سایش سوپاپ‌ها: سوپاپ تعدیل فشار (Pressure Regulator Valve) به دلیل حرارت بالا دچار سایش شده و باعث فرار روغن می‌شود.
- توصیه فنی: هنگام باز کردن، حتماً از کیت‌های تقویت‌شده (مانند Sonnax) برای بازسازی نشیمنگاه سوپاپ‌ها استفاده شود.

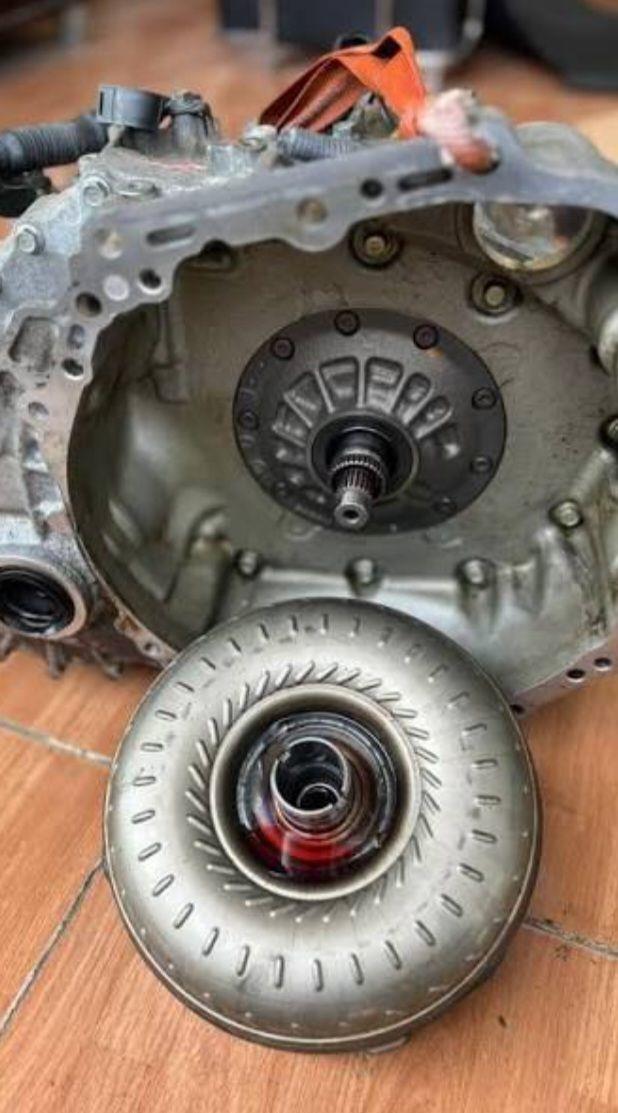

#### ۴. عیب‌یابی توربین (Torque converter)
- نشانه: لرزش در سرعت‌های بین ۴۰ تا ۶۰ کیلومتر (Shudder).
- علت: فرسودگی کلاچ قفل‌کننده (Lock-up Clutch). این امر باعث ورود براده‌های فلزی به کل سیستم و آسیب به پمپ روغن می‌شود.

#### ۵. نکات کلیدی در مونتاژ (Rebuild Tips)
- ترخیص (Clearance): فاصله آزاد کلاچ‌ها (Clutch Pack Clearance) باید دقیقاً طبق جدول استاندارد (معمولاً بین ۱.۰ تا ۱.۴ میلی‌متر) تنظیم شود. فاصله کم باعث داغ کردن و فاصله زیاد باعث تأخیر در تعویض دنده می‌شود.
- روغن استاندارد: استفاده از روغن با تاییدیه JWS 3309 یا AW-1 حیاتی است. روغن‌های متفرقه باعث تورم کاسه‌نمدها و افت فشار می‌شوند.

 سیستم‌های الکترونیکی، مدیریت حرارتی و تلرانس‌های مجاز در گیربکس 3B610

#### ۶. کالیبراسیون و انطباق پذیری واحد کنترل (TCM Adaptation)
واحد کنترل گیربکس (TCM) در مدل 3B610 از الگوریتم‌های «یادگیری تطبیقی» استفاده می‌کند.
- نکته مهندسی: پس از هرگونه تعمیر در بلوک هیدرولیک یا تعویض صفحات کلاچ، انجام فرایند Re-learn یا Adaptation reset الزامی است. در غیر این صورت، TCM با فشارهای هیدرولیکی قبلی (که برای صفحات مستهلک تنظیم شده بود) به صفحات نو فرمان می‌دهد که منجر به سوختن سریع کلاچ‌ها یا ضربه‌های شدید در تعویض دنده (Shift Bang) می‌شود.

#### ۷. مدیریت سیستم خنک‌کاری و اکسیداسیون سیال (Thermal Management)
بزرگترین عامل شکست مکانیکی در این گیربکس، دفرمه شدن واشرها و سخت شدن اورینگ‌ها به دلیل دمای بالای عملیاتی است.
- آنالیز فنی: مبدل حرارتی (Heat Exchanger) در این مدل مستعد گرفتگی است. در صورتی که دمای کاری گیربکس از ۱۰۰ درجه سانتی‌گراد فراتر رود، ویسکوزیته روغن افت کرده و لایه‌ی روغن (Oil Film) بین صفحات فلزی و فیبری از بین می‌رود.
- پیشنهاد اصلاحی: نصب یک خنک‌کننده کمکی (External Cooler) در مناطق گرمسیری، عمر مفید باندها و کلاچ‌ها را تا ۴۰٪ افزایش می‌دهد.

#### ۸. تست نهایی با هوای فشرده (Air Pressure Test)
پیش از بستن نهایی پوسته گیربکس، باید تمامی مدارات هیدرولیک با هوای فشرده تست شوند:
- روش اجرا: با اعمال فشار هوای کنترل شده (حدود ۴ بار) به پورت‌های ورودی کلاچ‌ها، باید صدای قاطعِ درگیر شدن پیستون‌ها (Thump Sound) شنیده شود. اگر صدای فرار هوا (Hissing) شنیده شود، نشان‌دهنده نصب نادرست کاسه‌نمدها یا وجود ترک مویی در پیستون‌های آلومینیومی است.

#### ۹. بازرسی مجموعه سیاره‌ای (Planetary Gearset Inspection)
در کارکردهای بالا، قفسه سیاره‌ای (Carrier) باید از نظر لقی عرضی پین‌ها بررسی شود.
- شاخص مهندسی: لقی مجاز بین چرخ‌دنده‌های خورشیدی و سیاره‌ای نباید از ۰.۱۵ میلی‌متر تجاوز کند. هرگونه اثر «پیتینگ» (Pitting) یا پوسته‌پوسته شدن روی دنده‌ها، نشان‌دهنده فشار بیش از حد و بارگذاری خارج از توان نامی گیربکس است که منجر به ایجاد صدای زوزه در دنده‌های سنگین می‌شود.

#### ۱۰. سینکرونیزاسیون سنسورهای سرعت (Hall Effect Sensors)
دقت سنسورهای سرعت ورودی (ISS) و خروجی (OSS) در این گیربکس حیاتی است.

- عیب‌یابی سیگنال: کوچکترین براده‌ی مغناطیسی روی نوک سنسورها می‌تواند باعث ایجاد نویز در سیگنال موج مربعی فرستاده شده به TCM شود. این اختلال باعث می‌شود گیربکس به طور ناگهانی به حالت Limp Mode (دنده اضطراری ۳) برود.

خدمات ارائه شده در تعمیرگاه گیربکس اتوماتیک ایران اروپا با مجرب ترین تکنسین ها شامل موارد زیر است:

• تعمیر و فروش گیربکس اتوماتیک 3B610 با 40000 کیلومتر گارانتی معتبر
• تعویض روغن و فیلتر گیربکس های اتوماتیک
• فروش انواع روغن، فیلتر و قطعات گیربکس های اتوماتیک 3B610
• سرویس های دوره ای و...

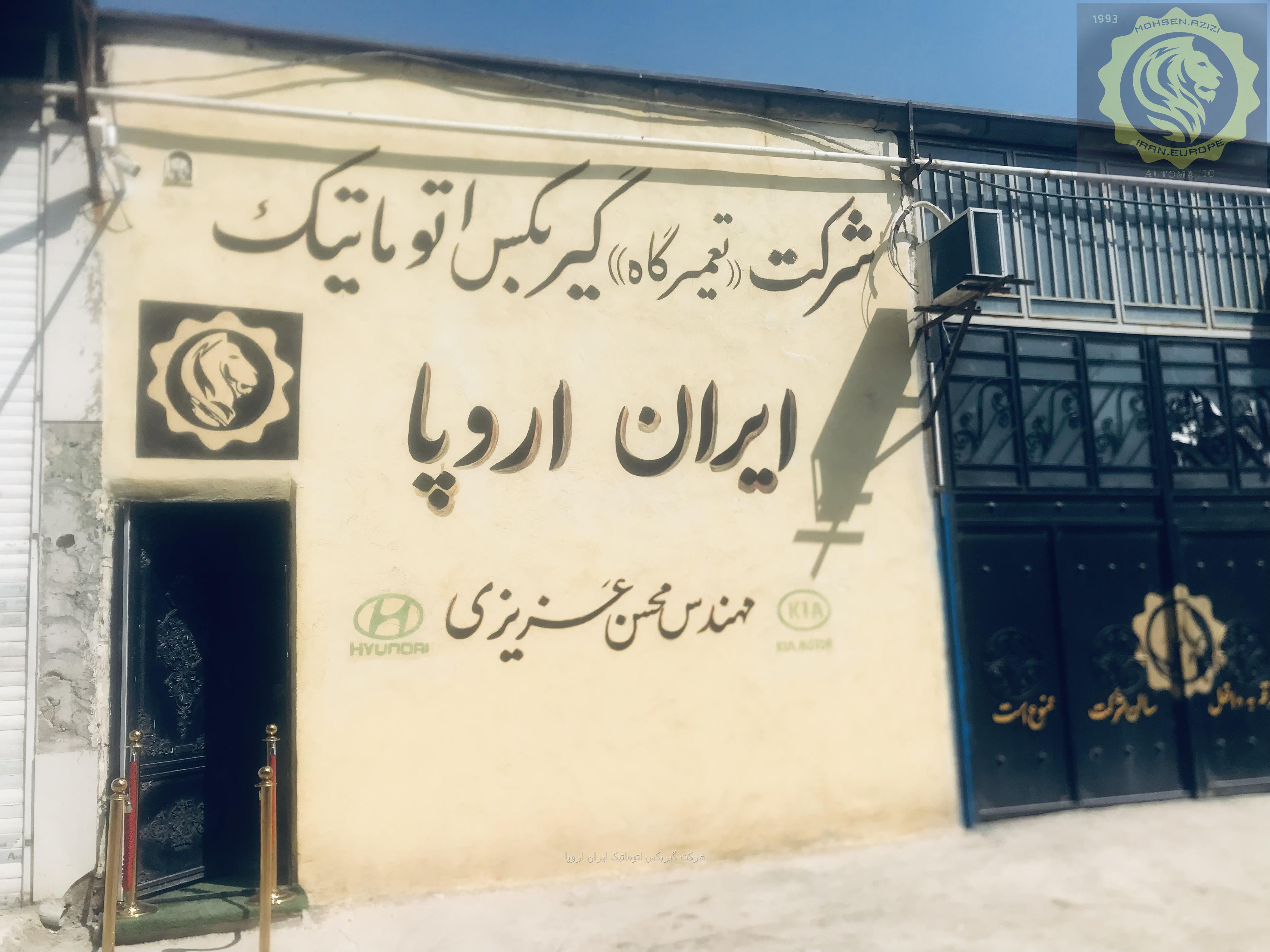

تعمیرگاه گیربکس اتوماتیک ایران اروپا با 40000 کیلومتر گارانتی معتبرترین برند در صنعت تعمیر و فروش گیربکس های اتوماتیک در ایران ( استان کرمانشاه) با مدیریت مهندس محسن عزیزی
